Fusibles
Un fusible es un elemento que está diseñado especialmente para proteger los sistemas eléctricos cuando este experimenta un sobrecalentamiento. Los fusibles funcionan fundiendo el metal o la aleación que se encuentra en su interior, lo que permite la interrupción del flujo de electricidad. De esta forma, el fusible evita daños, incendios o problemas de funcionamiento en el resto del sistema eléctrico.
En AutoSolar podrás encontrar toda la información sobre qué es un fusible y para qué sirve. Además, encuentra en nuestro catálogo de fusibles para todo tipo de instalaciones eléctricas o fotovoltaicas, desde 15Ah hasta 300A. Pregunta cualquier duda sobre el funcionamiento o la compra de cualquier fusible.
¿Qué es y para qué sirve un fusible?
Un fusible es un dispositivo de protección eléctrica que se instala en circuitos fotovoltaicos para evitar daños, incendios y sobrecalentamientos por exceso de corriente. Está compuesto por un conductor metálico de bajo punto de fusión que se funde cuando la corriente supera un valor predeterminado, interrumpiendo el paso de electricidad y protegiendo el resto de la instalación.
Los fusibles eléctricos son utilizados en multitud de sectores como: automoción, industrial, doméstico o en instalaciones fotovoltaicas. En el sector fotovoltaico, los fusibles en una instalación de placas solares son importantes.
En estos sistemas fotovoltaicos, los fusibles se colocan entre paneles, inversores y cables, y su función es garantizar la seguridad del sistema ante cortocircuitos o sobrecargas.
Por lo tanto, un fusible eléctrico facilita la integridad y seguridad de la instalación. Los fusibles eléctricos también se utilizan en el sector fotovoltaico para los kits solares.
Características de los fusibles de un cuadro eléctrico
Para comprender el funcionamiento de un fusible y como reacciona ante las diferentes situaciones, debemos conocer las diferentes características que definen los fusibles.
Estas características del fusible no solo afectan su comportamiento en situaciones de sobrecarga o cortocircuito. También son importantes para elegir el tipo de fusible adecuado según las necesidades del sistema eléctrico donde se instalará.
|
✔ |
Su poder de corte. Es decir, la corriente máxima que puede interrumpir un fusible eléctrico. |
|
✔ |
Tensión nominal de los fusibles. La tensión nominal de los fusibles eléctricos es muy amplia, en el mercado sus valores oscilan entre los 250 y 600v. |
|
✔ |
Intensidad de fusión. La intensidad de fusión y de no fusión del fusible eléctrico se refiere a la corriente que hace que el fusible se funda. Esto ocurre cuando el fusible deja de pasar la corriente. |
|
✔ |
Intensidad nominal. La intensidad nominal de los fusibles eléctricos es muy amplia y actualmente pueden cubrir prácticamente todas las necesidades eléctricas. |
|
✔ |
Curva de fusión de los fusibles. La curva de fusión del fusible eléctrico revela la relación del tiempo y corriente de desconexión del fusible eléctrico. |

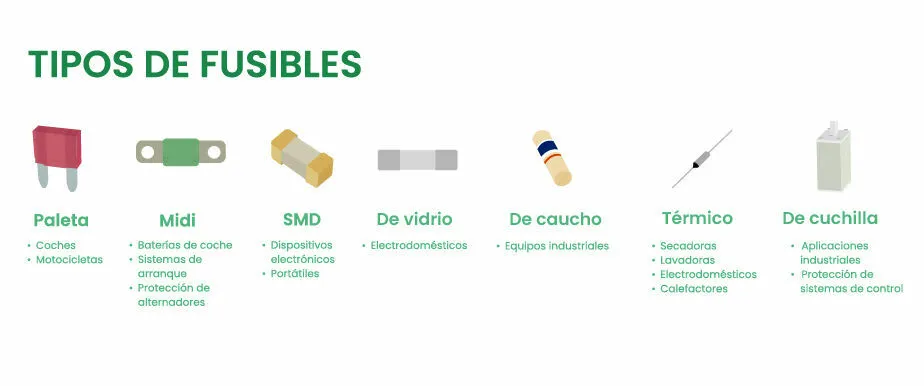

Existen una amplia variedad de fusibles eléctricos en el mercado. Se pueden clasificar por material, uso, amperaje y más Un fusible eléctrico tiene varias partes que se pueden distinguir fácilmente.
Aquí te mostramos un esquema simple. Así podrás diferenciar las partes de los fusibles eléctricos. También verás qué función tiene cada parte del fusible.
|
❶ |
Elemento del fusible eléctrico: Es el elemento más importante del fusible y está compuesto por un conductor eléctrico, normalmente de plata o cobre. Su función reside en interrumpir el flujo de corriente, calentádonse y quemándose cuando el circuito supere la capacidad del fusible. |
|
❷ |
Caja de fusibles eléctrico, que habitualmente es de porcelana: Es la cubierta que se encarga de proteger el contenido del fusible. |
|
❸ |
Indicador del estado de los fusibles eléctricos: No todos los fusibles tienen este elemento. Este indicador se activa cuando el fusible se funde. Así, el usuario sabe que debe cambiar el fusible pronto. |
|
❹ |
Medio extintor del fusible eléctrico, que generalmente es de arena de cuarzo. |
Este es el esquema de las partes de un fusible, donde los numeros coinciden en la explicación anterior de las partes de un fusible. Si tienes más dudas spbre los fusibles puedes consultar con AutoSolar.
Aspectos técnicos de los fusibles eléctricos
Los fusibles eléctricos pueden soportar una corriente máxima y una tensión máxima de funcionamiento específica. Si se superara, el fusible solar podría sufrir daños. Para que no ocurra esto hay que tener en cuenta tres aspectos básicos de los fusibles eléctricos.
|
➜ |
Corriente Nominal In. Es la corriente eléctrica que debe soportar el fusible eléctrico durante un tiempo indefinido sin fundirse o modificar sus características físicas. Si la corriente supera su valor nominal, es probable que los fusibles eléctricos se fundan y se interrumpa el flujo de corriente. |
|
➜ |
Corriente de fusión if. Es el valor de corriente eléctrica que provoca la fusión del fusible eléctrico en determinado tiempo. Esta corriente se produce durante una sobrecarga temporal o un cortocircuito. |
|
➜ |
Máxima tensión de funcionamiento del fusible. Es la tensión máxima que soporta un fusible eléctrico sin sufrir daños en su aislamiento. El fusible térmico está compuesto por una parte metálica que se coloca en serie con el sistema eléctrico que se quiere proteger. |
|
➜ |
Capacidad de interrupción de los fusibles. Es la capacidad del fusible térmico para interrumpir de forma seguro la corriente en caso de un cortocorcuito. El fusible térmico tiene una capacidad de interrupción nominal que debe ser igual o más que la corriente máxima del sistema. |
|
➜ |
Tiempo de respuesta de los fusibles. El fusible térmico está creado para responder de manera fiable antes sobrecargas eléctricas. El tiempo de respuesta indica el tiempo que puede fluir la corriente superior a la corriente nominal antes de que haya un cortocircuito. |
|
➜ |
Voltaje. El fusible térmico varía según su capacidad para soportar determinados voltajes. Es importante elegir bien el fusible térmico con su voltaje adecuado para la aplicación del sistema y la eficiencia para protegerlo. |
|
➜ |
Reinicio. El fusible térmico se puede reiniciar tras un cortocircuito. Este tipo de fusible es recomendable porque puedes restablecer el circuito de corriente sin necesidad de cambiar el fusible térmico. |
En AutoSolar podrás encontrar una amplia variedad de fusibles eléctricos de uso versátil y sencilla instalación. Ponemos a tu disposición a nuestro equipo técnico para la correcta elección del fusible eléctrico y su instalación.
Guía básica para elegir el mejor fusible eléctrico para casa
Dentro del hogar todos los electrodomésticos y dispositivos eléctricos necesitan fusibles eléctricos para proteger el circuito eléctrico que los alimenta. En general, los fusibles eléctricos protegen los circuitos en casas y edificios.
Esto incluye los circuitos que dan energía a electrodomésticos. Algunos de estos electrodomésticos son: neveras, congeladores, lavadoras, secadoras, estufas y hornos. Así como también aires acondicionados, televisores, ordenadores, cargadores, luces y lámparas.
En AutoSolar puedes comprar fusibles eléctricos para tu hogar siempre al mejor precio. Además, hay que tener en cuenta que existen diversos tipos de fusibles que son idóneos para instalarlos en casa. ¿Cuáles son estos? Te los contamos:
| ❱ | Fusible de tubo de vidrio |
| ❱ | Fusible térmico |
| ❱ | Fusible de cartucho |
Recuerda que el fusible térmico, el fusible placa solar o cualquier otro, debe seleccionarse de acuerdo a los parámetros que marca el fabricante.
Fusibles fotovoltaicos para instalaciones solares
Los fusibles placas solares son un elemento clave para proteger los componentes y equipos de las instalaciones fotovoltaicas. ¿Qué tipos de fusibles fotovoltaicos necesitamos para este caso? Toma nota.
- Fusibles fotovoltaicos de circuito. El fusible placa solar se usa para proteger los circuitos individuales en el sistema.
- Fusible placa solar de protección del inversor. Estos fusibles fotovoltaicos están diseñados para soportar altas corrientes de energía.
- Fusibles fotovoltaicos de protección del panel solar. Este fusible placa solar protege de sobrecorrientes y cortocircuitos, asegurando el sistema fotovoltaico.
A la hora de elegir los fusibles fotovoltaicos es necesario seguir las instrucciones del fabricante para elegir el fusible placa solar adecuado. En AutoSolar nos ponemos a tu disposición para ayudarte en todos los pasos de la instalación de los fusibles fotovoltaicos o de otros materiales fotovoltaicos.
Los fusibles en un instalación de paneles solares se ubicarán lo más cerca posible a las baterías, entre el regulador de carga y las baterías. El fusible también se colocará entre la batería y el inversor.
Tipos de fusibles según su formato
El fusible solar se puede encontrar en diversos formatos.
Fusible solar de cartucho cilíndrico
Este tipo de fusible cilindrico solar, como un tubo. Tiene un cable delgado o una tira metálica en el medio. También tiene tapas metálicas en cada extremo. Si la corriente en el circuito es más alta de lo esperado, el cable se calienta.
Esto puede hacer que se derrita. Al derretirse, se interrumpe el circuito. Esto ayuda a evitar incendios o sobrecalentamientos peligrosos.
Los fusibles eléctricos cilíndricos se utilizan en diversos dispositivos electrónicos y eléctricos para protegerlos del daño causado por una sobrecarga. Existen diferentes tipos de los cilíndricos.
Uno es el fusible eléctrico de clase aM. Este se usa para proteger motores y transformadores. Otro fusible eléctrico de clase gG. Estos dispositivos de protección son por lo general de líneas eléctricas.
En AutoSolar encontrarás diversos tipos de fusibles solares cilíndricos para que escojas el que mejor te convenga.
➭Tipo CI00, de 8,5 × 31,5 mm, para fusible eléctrico de 1 a 25 A
➭Tipo CI0, de 10 × 38 mm, para fusible eléctrico de 2 a 32 A
➭Tipo CI1, de 14 × 51 mm, para fusible eléctrico de 4 a 40 A
➭Tipo CI2, de 22 × 58 mm, para fusible elétrico de 10 a 100 A
Fusible solar de tipo D
Este tipo de fusible eléctrico de tipo D es un tipo utilizado en aplicaciones de baja y media tensión. Este tipo tiene un diseño en forma de cilindro. Está hecho de materiales que conducen, como el cobre o la plata. Tiene una carcasa de cerámica que lo protege de la humedad y otros contaminantes.
La designación "D" se refiere al tamaño del fusible eléctrico y su capacidad de ruptura. Los fusibles tipo D están diseñados para corrientes nominales de hasta 125 amperios y tienen una capacidad de ruptura mínima de 50 kiloamperios.
Estos fusibles eléctricos se utilizan comúnmente en aplicaciones de protección de circuitos de alimentación, motores de gran potencia y otros equipos eléctricos de alta potencia. Cuando la corriente en el circuito es más alta que el nivel del fusible, ocurre una sobrecarga. El fusible solar se funde y detiene el flujo de corriente. Esto protege el equipo eléctrico de daños mayores.
Los fusibles eléctricos de tipo D se usan en lugares donde se necesita una alta capacidad de ruptura. Esto ayuda a proteger equipos y sistemas eléctricos de cortocircuitos y sobrecargas.
➭Tamaño de 25 A, para fusible solar de 2 a 25 A
➭Tamaño de 63 A, para fusible solar de 35 y 50 A
➭Tamaño de 100 A, para fusible solar de 80 y 100 A
Fusible solar tipo D0
Los de tipo D0 son utilizados en aplicaciones de baja tensión y corriente nominal, comúnmente en sistemas de distribución eléctrica. Estos tienen un diseño cilíndrico y están hechos de materiales conductores como el cobre o la plata, con una carcasa de cerámica que los protege de la humedad y otros contaminantes.
La designación "D0" se refiere al tamaño del fusible eléctrico y su capacidad de ruptura. Los fusibles eléctricos de tipo D0 están diseñados para corrientes nominales de hasta 63 amperios y tienen una capacidad de ruptura mínima de 6 kiloamperios. Estos fusibles eléctricos se utilizan comúnmente en aplicaciones de protección de circuitos de iluminación, tomas de corriente, motores pequeños y otros equipos eléctricos de baja potencia. Cuando la corriente que fluye a través del circuito supera el nivel nominal del fusible eléctrico, se produce una sobrecarga y el fusible eléctrico se funde, lo que interrumpe el flujo de corriente y protege el equipo eléctrico de daños mayores.
➭Tipo D01, de 2 a 16 A
➭Tipo D02, de 2 a 63 A
➭Tipo D03, de 80 y 100 A
Fusible solar de tipo de cuchillas
Un fusible eléctrico, del tipo de cuchillas, es un tipo de fusible eléctrico que se utiliza en sistemas eléctricos de alta corriente y tensión. Este tipo tiene un diseño de cuchilla. Tiene dos terminales planos que se conectan a un portafusible. También hay un elemento en el medio.
Los de tipo de cuchillas se utilizan comúnmente en aplicaciones de protección de circuitos de distribución de energía, transformadores, disyuntores, motores y otros equipos eléctricos de alta potencia. Estos fusibles están diseñados para soportar corrientes nominales de varios cientos de amperios y tienen una capacidad de ruptura mínima de varios miles de amperios.
Una de las ventajas de los interruptores de cuchilla es su desconexión rápida. Esto significa que se funden rápido y seguro. Así, evitan daños mayores en el equipo eléctrico. También protegen a los usuarios de peligros eléctricos.
Los del tipo de cuchillas son fáciles de cambiar. Esto hace que reparar y mantener los equipos eléctrios sea más simple y barato.
➭Tipo CU0, desde 50 hasta 1250 A
➭Tipo CU1, desde 160 hasta 250 A
➭Tipo CU2, desde 250 hasta 400 A
➭Tipo CU3, desde 500 y 630 A
➭Tipo CU4, desde 800 hasta 1250 A
Tabla de fusibles: Características principales
| Tipo de fusible | Aplicación principal | Rango de intensidad (A) | Tensión nominal (V) | Capacidad de ruptura | Características destacadas |
|---|---|---|---|---|---|
| Fusible cilíndrico | Instalaciones domésticas e industriales | 1 - 100A | Hasta 600V | Alta | Precio kit solar: 2.500€ |
| Fusible tipo D | Equipos de alta potencia y motores | 2 - 125A | Hasta 500V | Mínimo 50 kA | Precio kit solar: 6.500€ |
| Fusible tipo D0 | Iluminación, tomas, motores pequeños | 2 - 100A | Hasta 450V | Mínimo 6 kA | Precio kit solar: 6.500€ |
Fusible precio: ¿Cuánto cuestan estos elementos?
El precio de este elemento es muy variable y depende de diversos factores como: el tipo, el tamaño, el fabricante y su capacidad nominal de corriente. Lo cierto es que el precio es muy asequible, de hecho los más baratos son lo que se utilizan en las viviendas particulares.
Sin embargo, hay que tener en cuenta que hay ciertos tipos utilizados en aplicaciones industriales de gran escala pueden tener un precio más elevado. Esto es debido a que su diseño soporta corrientes más altas, un ejemplo son los de corriente continua.
Por lo tanto, los precios van a variar dependiendo de las condiciones específicas para usarlos. Si quieres obtener un presupuesto más específico y conocer el precio puedes consultar nuestra página web. Nuestro amplio catálogo cubrirá tus necesidades.
Normativa eléctrica
Estos elementos de protección se suelen utilizar en circuitos electrónicos para cortar la corriente en caso de sobrecarga o cortocircuito. La normativa legal que afecta a estos dispositivos varía dependiendo del país de origen, nosotros en concreto hablaremos de la de España.
En nuestro país se aplica el Reglamento Electrotécnico de Baja Tensión (REBT). este reglamento establece las normas para las instalaciones eléctricas de baja tensión. Este informe o documento se actualiza de manera continuada para reflejar también la normativa europea de bajo voltaje.
Este reglamento especifica la corriente nominal que deben tener estos dispositivos así como la tensión y la interrupción de corriente. Otro de los aspectos que marca es el correcto etiquetado de estos productos. Cada uno de ellos debe tener especificado y a disposición del cliente datos como la tensión máxima o el fabricante.
Por otro lado, el REBT también establece los requisitos para la ubicación, seguridad y condiciones que debe cumplir la instalación de estos elementos. Otro de los aspectos que nos especifica la normativa es la clasificación de estos dispositivos de bajo voltaje. La diferenciación entre sus tipos es fundamental, ya que no todos son para lo mismo.
Por último, se indican las pruebas y certificados que deben tener estos aparatos de bajo voltaje. Esto incluye la capacidad de interrupción y pruebas de funcionamiento. Es importante señalar que el REBT puede cambiar mucho en poco tiempo.
Por eso, recomendamos leer siempre la versión más actual del manual. También es fundamental saber que independientemente del REBT, cada comunidad autónoma en España puede contar con un manual específico para estos productos a nivel local.
Tareas de mantenimiento: Funcionamiento seguro y eficiente
Las tareas de mantenimiento regular de los elementos de protección en los sistemas eléctricos son muy importantes. Estas tareas aseguran que cualquier instalación funcione de manera eficiente y segura.
Un componente dañado o defectuoso puede comprometer la seguridad del sistema eléctrico o fotovoltaico, lo que conllevaría graves fallos o incluso incendios.
A continuación, le mostramos algunas de las tareas que se recomienda realizar para su mantenimiento adecuado:
| 👁️🗨️ |
Revisión visual regular: Revisa de forma periódica este dispositivo e identifica posibles signos de desgaste o daños. Puede haber filamentos quemados, carcasas agrietadas u otras indicaciones que señalen la necesidad substituirse. |
| 🧹 |
Limpieza: Mantén el dispositivo libre de polvo o de suciedad incrustada, ya que estas partículas pueden afectar su funcionamiento. |
| 🔗 |
Verifica las conexiones: Asegúrate de que las conexiones estén firmes y sin corrosión. Las conexiones flojas podrán desencadenarse en sobrecalentamientos comprometiendo la seguridad del sistema eléctrico. |
¿Cuándo debería reemplazarlo por uno nuevo?
Identificar el momento de reemplazar el componente por uno nuevo es la clave para mantener un sistema seguro y eficiente. Para ello, explicaremos algunos indicadores que tendremos que tener en cuenta en cuanto a la revisión visual regular para ver si es necesario su sustitución:
|
Elemento dañado: Si el filamento está quemado o roto, ya no funciona. Por eso, debe ser reemplazado. |
|
Sobrecalentamiento anormal: Si notas que se calienta demasiado, puede haber un problema en la conexión o en el sistema. Debes atenderlo lo antes posible. |
|
Sobrecarga frecuente: Si notas que se calienta demasiado, puede haber un problema en la conexión o en el sistema. Atiéndelo cuanto antes. |
Hacer estas tareas de mantenimiento nos ayudará a saber cuándo debemos reemplazar estos dispositivos. esto permitirá una seguridad eficiente en cualquier sistema eléctrico y evitará problemas más graves.
