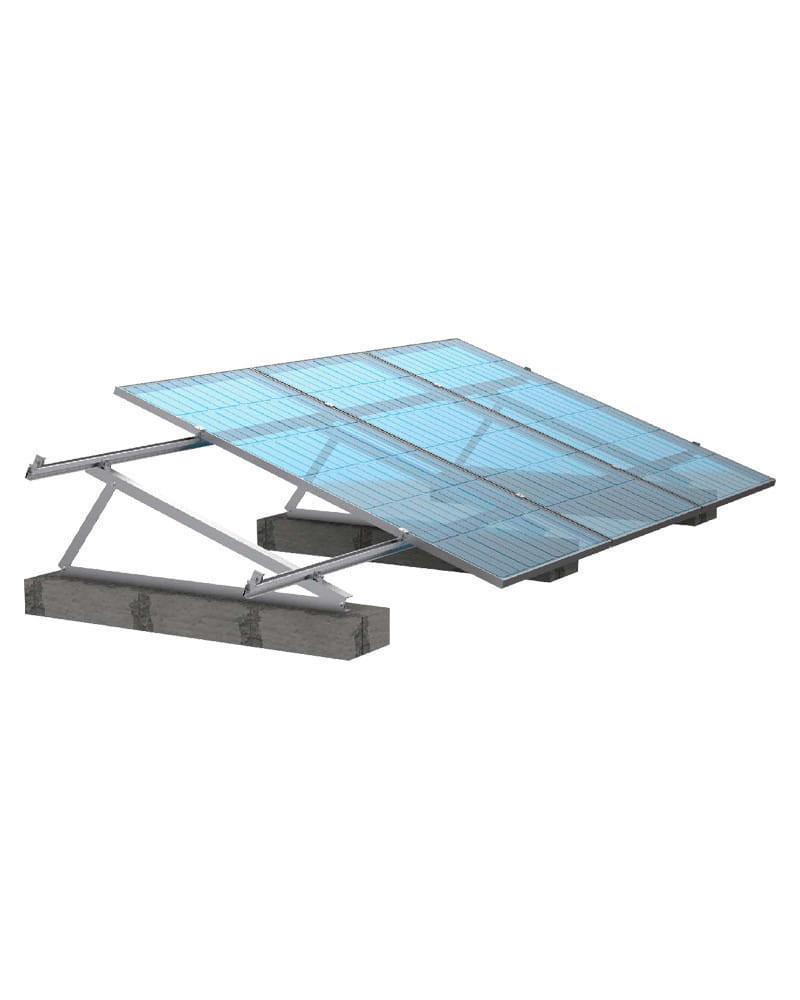

Estructura 2 Paneles 30º Inclinada Falcat

Estructura 2 Paneles 60c 30º Inclinada Falcat

Ficha Técnica Estructura 2 Paneles 60c 30º Inclinada Falcat

Ver Ficha Técnica de la Estructura 2 Paneles 60c 30º Inclinada Falcat

Estructura 2 Paneles 60c 30º Inclinada Falcat

El diseño de esta estructura sirve para soportar paneles solares sobre una superficie plana que no tenga la inclinación u orientación adecuada. Este modelo sirve para cualquier tipo de panel que tenga un ancho máximo de 1,10 metro y una longitud máxima de 1,75 m. En este caso la estructura está pensada para paneles de 60 células o que no superen los 1,75 m como máximo de altura. Las patas son triángulos cerrados premontados que garantizan la robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.

Esta estructura inclinada de Falcat está diseñada para instalarse en la orientación que más interese, siempre disponiendo de los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura.

Compatibilidad con placas solares de alta eficiencia con dimensiones de 1909 x 1134 x 35mm

Este soporte modular es totalmente compatible con paneles de gran formato y alta potencia. La estructura es apta para módulos con dimensiones de hasta 1909 mm de largo, 1134 ancho y 35 mm de grosor, cubriendo el estándar de neustros modelos más vendidos:

• Panel Solar 500W Tensite Full Black TOPCon N-Type. (Código AutoSolar: 1002135)
• Panel Solar 500W N-Tyoe TOPCon Tensite (Código AutoSolar: 1002130)
• Panel Solar Bifacial 450W Full Black N-type MEPV ULTRA Eurener (Código AutoSolar: 1002346)
• Panel Solar Full Black 410W N-Type MEPV ICON Eurener. (Código AutoSolar: 1002347)

Materiales de la Estructura 2 Paneles 60c 30º Inclinada Falcat

Los materiales con los que se ha fabricado esta estructura son el aluminio anodizado 6005 T5 y el acero inoxidable 304. La tornillería de anclaje donde se va a instalar no está incluida. En función de la superficie en la que se disponga (hormigón, cubierta metálica, etc.) se necesitará un tipo de tornillería u otra que deberá comprar por su cuenta.

Hay que tener en cuenta que además del peso, la superficie donde se realice la instalación tendrá que soportar también las tensiones provocadas por el viento. Es tu responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la estructura es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados y no necesitan de herramientas especiales (únicamente una llave inglesa o de tubo y lo que necesite para anclar la estructura a la superficie donde se instale).

El aluminio anodizado 6005 T5 se trata de una aleación de aluminio de alta resistencia, así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo es la mayor resistencia a la corrosión.

• ➥ Montaje rápido: La ventaja de la serie Falcat es su velocidad. Las patas son triángulos cerrados premontados, simplificando la instalación y requiriendo únicamente una llave inglesa para su fijación.
• ➥ Anclaje seguro: La gran superficie de apoyo facilita el anclaje firme a las correas de techos metálicos o al lastre/hormigón en cubiertas planas, garantizando la estabilidad frente a tensiones del viento.

El embalaje de la estructura es unitario para estructuras de hasta 6 unidades, por lo que si compras una estructura para más de 6 paneles recibirás 2 estructuras además de un kit de unión para juntarlas en una única fila. Junto con la estructura recibirá también un plano de montaje detallado para que pueda instalarla fácilmente.

Ficha Técnica Estructura 2 Paneles 60c 30º Inclinada Falcat

Ver Ficha Técnica Estructura 2 Paneles 60c 30º Inclinada Falcat
