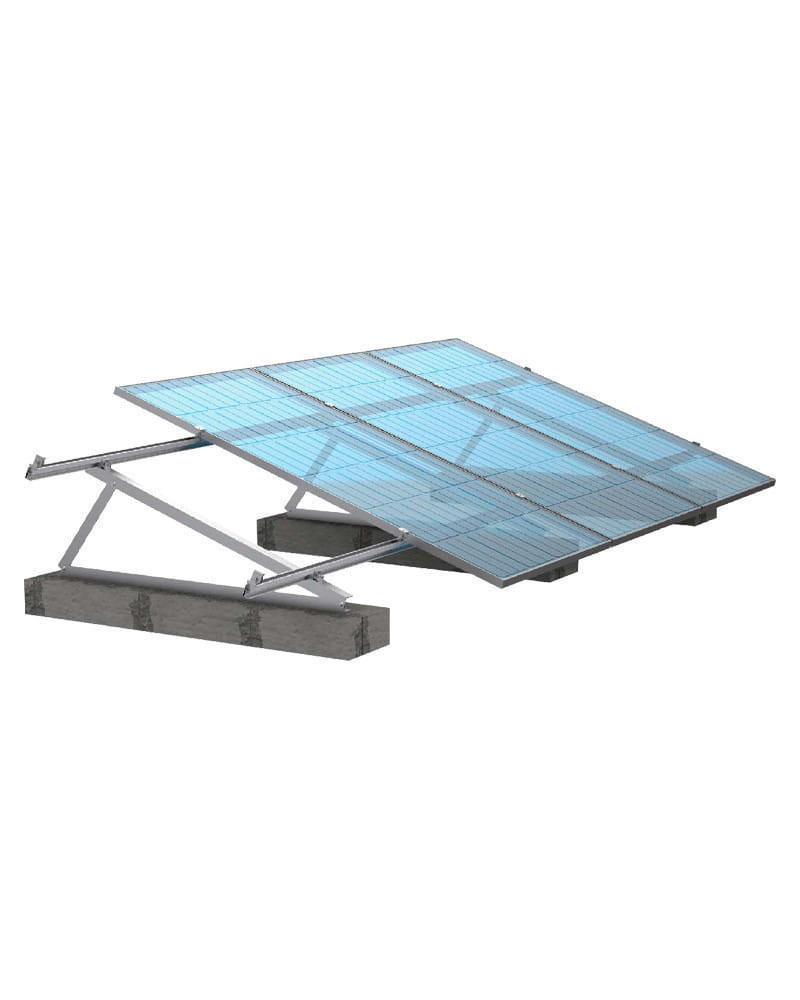

Estructura 6 Paneles 30º Inclinada Falcat
Bloques de hormigón no incluidos.
La Estructura 6 Paneles 60c 30º Inclinada Falcat es un soporte profesional de aluminio anodizado 6005 T5 diseñado para la instlación rápida de seis paneles solares en fila, ideal para instalaciones fotovoltaicos de mediana escala. Esta estructura es perfecta para cubiertas planas o techos de chapa, fijando los módulos verticales con una inclinación fija de 30º para optimizar la captación solar. Es compatible con paneles de última generación de hasta 1909 x 1134 x 35 mm (inlcuyendo modelos N-Type y 500W). Sus triángulos premontados garantizan la máxima robustez y un montaje ultrarrápido.
Estructura 6 Paneles 60c 30º Inclinada Falcat
Ficha Técnica Estructura 6 Paneles 60c 30º Inclinada Falcat
Ver Ficha Técnica Estructura 6 Paneles 60c 30º Inclinada Falcat
Descripción Estructura 6 Paneles 60c 30º Inclinada Falcat
El diseño de esta estructura sirve para soportar paneles solares sobre una superficie plana que no tenga la inclinación u orientación adecuada. Este modelo sirve para cualquier tipo de panel que tenga un ancho máximo de 1,10 metro y una longitud máxima de 1,75 m. En este caso la estructura está pensada para paneles de 60 células o que no superen los 1,75 m como máximo de altura. Las patas son triángulos cerrados premontados que garantizan la robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
Esta estructura inclinada de Falcat está diseñada para instalarse en la orientación que más interese, siempre disponiendo de los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura.
Compatibilidad con diversos paneles solares disponibles en AutoSolar
Este soporte es totalmente compatible con los paneles más potentes del mercado. La estructura admite dimensiones de módulo de hasta 1909 mm de largo, 1134 mm de ancho y 35 mm de grosor, incluyendo módulos de alta eficiencia TOPCon N-Type, Bifaciales de 500W:
- Panel Solar 500W Tensite Full Black TOPCon N-Type. (Código AutoSolar: 1002135)
- Panel Solar 500W N-Tyoe TOPCon Tensite (Código AutoSolar: 1002130)
- Panel Solar Bifacial 450W Full Black N-type MEPV ULTRA Eurener (Código AutoSolar: 1002346)
- Panel Solar Full Black 410W N-Type MEPV ICON Eurener. (Código AutoSolar: 1002347)
Materiales de la Estructura 6 Paneles 60c 30º Inclinada Falcat
Los materiales con los que se ha fabricado esta estructura son el aluminio anodizado 6005 T5 y el acero inoxidable 304. La tornillería de anclaje donde se va a instalar no está incluida. En función de la superficie en la que se disponga (hormigón, cubierta metálica, etc.) se necesitará un tipo de tornillería u otra que deberá comprar por su cuenta.
Hay que tener en cuenta que además del peso, la superficie donde se realice la instalación tendrá que soportar también las tensiones provocadas por el viento. Es tu responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la estructura es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados y no necesitan de herramientas especiales (únicamente una llave inglesa o de tubo y lo que necesite para anclar la estructura a la superficie donde se instale).
El aluminio anodizado 6005 T5 se trata de una aleación de aluminio de alta resistencia, así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo es la mayor resistencia a la corrosión.
El embalaje de la estructura es unitario para estructuras de hasta 6 unidades, por lo que si compras una estructura para más de 6 paneles recibirás 2 estructuras además de un kit de unión para juntarlas en una única fila. Junto con la estructura recibirá también un plano de montaje detallado para que pueda instalarla fácilmente.
Ficha Técnica Estructura 6 Paneles 60c 30º Inclinada Falcat
Ver Ficha Técnica de la Estructura 6 Paneles 60c 30º Inclinada Falcat
Ok
Perfecto un 10 facil montaje
Perfecto un 10 facil montaje
Perfecto un 10 facil montaje
Perfecto un 10 facil montaje
Perfecto un 10 facil montaje
Buenas tardes, en esta estructura van incluido la base de hormigón que figura en la imagen?
Buenas tardes Alex,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, solo suministraríamos la estructura metálica que observa en la imagen, no las bases.
Espero haberle ayudado, en el caso de que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención
